在全球能源轉型與我國“雙碳”戰略深度推進的背景下，抽水蓄能電站作為新型電力系統的核心儲能載體，正迎來爆發式發展機遇。國家能源局《抽水蓄能中長期發展規劃（2021-2035年）》明確提出，到2030年我國抽水蓄能投產總規模將達1.2億千瓦，高素質、專業化的運維人才成為行業高質量發展的核心瓶頸。
數字孿生工廠技術憑借1:1實景復刻、實時數據映射、虛擬仿真等核心能力，為抽水蓄能人才培訓提供了革命性解決方案。歡迎收看河南蘭幻軟件技術有限公司研發的數字孿生工廠賦能下的抽水蓄能電站運行仿真軟件建設，打造“學、練、評、管”一體化實訓孿生體系，既是數字孿生工廠在能源實訓領域的典型落地案例，也是助力抽水蓄能行業數字化轉型的重要支撐。
抽水蓄能是目前技術最成熟、經濟性最優、可大規模開發的儲能方式，被譽為電力系統的“超級充電寶”與“穩定器”。截至2025年底，我國抽水蓄能電站裝機規模已突破5000萬千瓦，在建規模超8000萬千瓦，成為全球抽水蓄能發展最快的國家。由于抽水蓄能電站運行工況復雜、多位于高山峽谷區域，地下洞室群結構特殊，對運維人員的專業素養提出極高要求，人才培養周期長、難度大，成為制約行業發展的關鍵因素。
隨著抽水蓄能電站密集投產，行業人才需求呈井噴式增長，據調研顯示，未來5年我國抽水蓄能運維人才缺口將超過3萬人。
傳統培訓模式存在諸多痛點：
教學與實踐脫節，學員對電站結構、設備的認知僅停留在平面圖紙層面；
真機實操存在設備損壞、人身安全風險，核心操作訓練難以開展；
各電站培訓資源獨立，無法共享，投入成本高昂；
“師帶徒”模式效率低下，學員從入職到獨立上崗需2-3年，難以滿足行業快速發展需求。
……
數字孿生工廠通過1:1實景復刻、實時數據映射、虛擬仿真等核心技術，可完美還原抽水蓄能電站全場景、全工況，構建無風險、高效率、低成本的操作環境。依托該技術建設抽水蓄能電站運行仿真軟件，能夠填補核心技能培訓空白、縮短人才培養周期、實現資源共享，成為破解行業人才痛點的核心路徑，也是數字孿生技術在能源領域落地應用的典型場景。
以數字孿生工廠技術為核心，構建“虛實結合、數據驅動、覆蓋全崗、持續優化”的抽水蓄能電站運行仿真軟件，實現三大核心目標
一是培育學員掌握電站結構原理、核心操作及故障處置能力，滿足崗位上崗要求；
二是實現實訓全流程數字化管理，構建“預約-實操-評估-優化”的閉環體系；
三是打造數字孿生工廠在能源實訓領域的示范應用，推動行業實訓數字化轉型。
嚴格遵循五大核心原則，貼合行業需求：
一是專業性，以實際電站為原型，1:1復刻場景與設備，貼合崗位實操；
二是系統性，圍繞“練、管、評”全流程構建功能，實現模塊協同；
三是互動性，支持沉浸式交互，提升實訓體驗；
四是可擴展性，采用模塊化架構，支持后續資源更新；
五是經濟性，依托虛擬仿真優勢，降低培訓成本，實現資源復用。
平臺采用“一平臺+兩系統+N終端”架構，以數字孿生工廠為核心支撐，搭建實訓管理平臺，配套運行仿真軟件，支持PC端、VR頭顯端、大屏端多終端訪問，打破時空限制。
核心技術路線貼合數字孿生核心能力，涵蓋：
1. 三維建模技術，1:1實景精細化建模+零件級細節還原，保障場景與設備真實性；
2. 虛擬現實技術，基于Unity/ThreeJs引擎打造沉浸式交互；
3. 數字孿生技術，實現虛擬場景與電站實際運行數據精準映射；
4. 云架構部署，采用私有云/混合云，支持多用戶并發；
5. 數據分析技術，通過學習行為分析優化培訓方案，提升實訓效果。
抽水蓄能電站運行仿真軟件以典型實際抽水蓄能電站為原型，1:1復刻全場景、全設備，實現虛擬與現實精準映射，為所有實訓模塊提供基礎支撐。
建模范圍全面覆蓋：上水庫區（大壩、進水口、攔污柵等及庫區地形）、輸水系統（引水隧洞、調壓井、壓力鋼管等）、地下廠房（主副廠房、主變室、各類洞室）、下水庫區（大壩、出水口、泄洪設施）及核心設備（水泵水輪機、電動發電機等）。

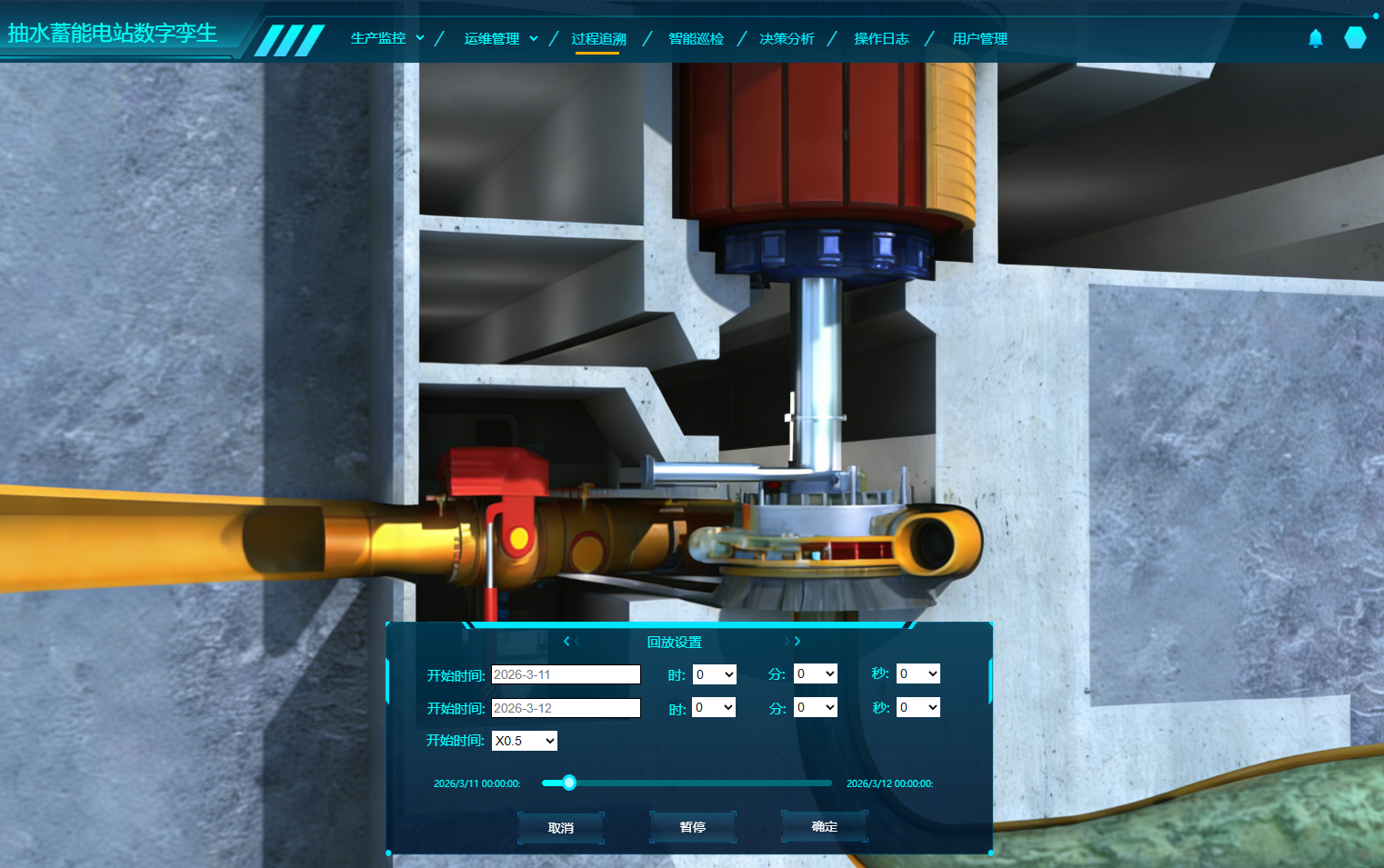

建模采用零件級精細化標準，螺栓、法蘭等細節清晰可辨，搭配真實材質渲染與設備運行動畫，還原水輪機轉輪旋轉、導葉調節等真實狀態。交互上支持第一/第三人稱漫游、視角切換、快速導航、透視剖切、距離測量等操作，徹底解決傳統培訓“紙上談兵”的痛點。
依托數字孿生工廠的場景復刻與實時渲染能力，搭建全景認知模塊，實現“景觀建筑+核心硬件”雙重認知，為實操實訓奠定基礎。

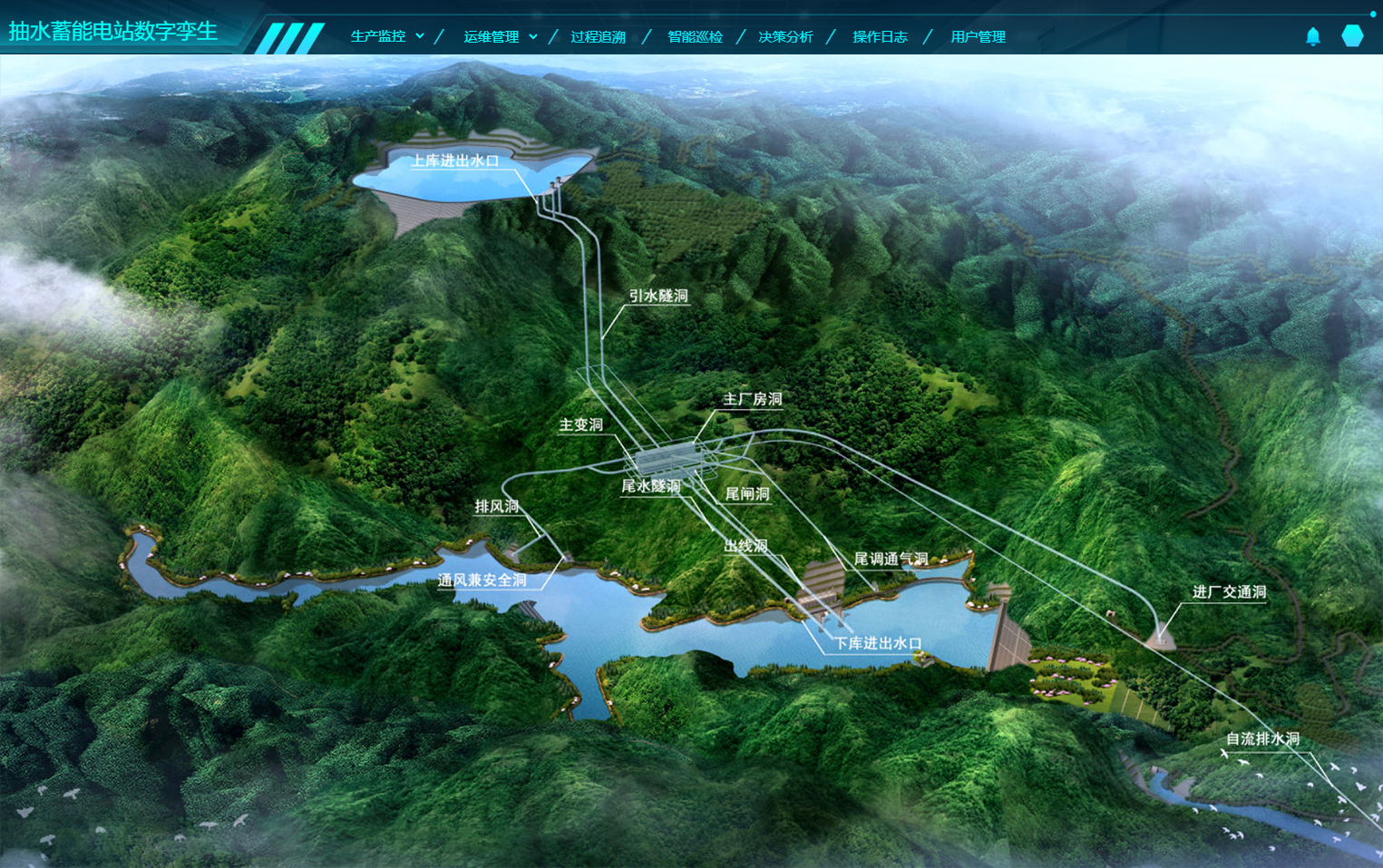

景觀建筑認知上，學員可通過虛擬場景全方位了解電站整體布局，清晰掌握“上水庫+下水庫+地下廠房+輸水系統”的空間關聯與協同運作邏輯，直觀感受電站建筑特色與區域功能。
核心設備認知上，重點介紹關鍵設備：1. 水泵水輪機，電站核心動力設備，可清晰查看轉輪、導葉等部件，理解其雙向工作原理；2. 電動發電機，掌握定子、轉子結構及能量轉換機制；3. 調速器及油壓裝置，了解其轉速調節與穩定保障作用；4. 主變壓器，掌握其升壓輸電功能；5. 球閥/蝶閥，明確其通斷控制與安全保護作用。
模塊配套設備詳解功能，點擊虛擬設備即可查看參數、工作原理及操作要點，將抽象知識轉化為直觀場景，幫助學員快速建立全景認知體系。
基于數字孿生工廠的實時仿真能力，復刻發電工況全流程，打造標準化實訓模塊，助力學員掌握發電核心操作技能，貼合崗位實操需求。
實訓流程嚴格遵循電站實際規程：1. 水位調節，將上下游水位調整至發電工況設定范圍；2. 選擇目標機組，啟動發電任務；3. 檢查高壓注油泵、排氣閥等輔助設備，確認換相閘刀方向正確、機械剎車退出；4. 檢查球閥系統，規范操作流程；5. 調節導葉至空載開度，轉速達90%時投入勵磁系統，95%時啟動同期裝置；6. 同期條件滿足后，完成GCB合閘并網；7. 調節導葉至最低負荷，返回中控室查看轉速、功率等關鍵指標曲線，分析機組動態特性。
抽水蓄能電站運行仿真軟件支持學員反復練習，實時反饋操作結果，及時糾正錯誤，規避真機實操風險，同時培養學員數據分析能力。
聚焦抽水工況特殊性，依托數字孿生技術模擬機組從靜止到抽水的全過程，強化抽水特有操作技能實訓，貼合崗位實操需求。
實訓流程嚴格遵循實際規程：1. 調節上下游水位至抽水工況標準；2. 選擇目標機組，啟動抽水任務；3. 檢查輔助設備，確認換相閘刀處于抽水方向、機械剎車退出；4. 完成電氣軸建立，操作SFC相關閘刀、開關，啟動觸發脈沖；5. 轉速達15%時，檢查進氣閥、減壓閥及排水泵，完成調相準備；6. 轉速達95%時啟動同期裝置，合閘后有序退出SFC系統；7. 檢查補氣閥、球閥及導葉狀態，完成最終確認；8. 查看抽水工況性能指標曲線，分析啟動動態特性。
核心特色的是，通過數字孿生技術精準模擬電氣軸建立、調相壓水、SFC退出等特有操作，學員可反復演練，系統實時反饋效果，幫助熟練掌握操作要領與安全要點。
依托數字孿生工廠的故障模擬與數據聯動能力，搭建專業化故障診斷模塊，培養學員故障識別、分析與應急處置能力，貼合電站實際運維需求。
建立完善的典型故障庫，涵蓋7大類核心故障，明確現象、原因與處置措施：1. 水力故障（振動、噪音異常），需減負荷、停機檢查；2. 密封故障（漏水、泄漏），需緊急停機、關閉球閥；3. 軸承故障（瓦溫高、油位異常），需減負荷、檢查油系統；4. 電氣故障（定子溫高、絕緣降低），需減無功、停機干燥；5. 控制故障（調速器波動），需切手動、檢查控制系統；6. 同期故障（并網失?。?，需檢查裝置、重新并網；7. 保護誤動（機組跳閘），需確認故障、復歸信號。
采用多種故障模擬方式，還原真實故障場景，并配套典型案例：案例一，機組振動超標，學員需識別報警、分析原因，必要時減負荷停機檢查；案例二，球閥密封漏水，學員需發現壓力異常、判斷故障，采取臨時措施并組織檢修。通過反復訓練，幫助學員建立“現象→原因→處置”的快速反應思維，提升故障處置能力。
抽水蓄能電站運行仿真軟件以“安全第一”為核心，依托數字孿生工廠技術，構建集安全規程培訓、危險場景模擬、安全文化培育于一體的實訓模塊，貼合電站安全運維需求。
安全規程培訓方面，通過虛擬場景再現工作票、操作票辦理流程，標注設備安全距離，演示安全帽、絕緣裝備等PPE的正確穿戴方法，讓學員直觀掌握安全規范。
危險場景模擬方面，還原地下廠房巡檢中的高處墜落、機械傷害、觸電等潛在風險，以及火災、水淹廠房、地質災害等事故場景，訓練學員危險識別、應急處置能力，包括報警、初期滅火、人員疏散、應急排水等操作。
安全文化培育方面，配套事故案例回放、安全知識問答、安全宣誓等環節，培育學員“安全第一、預防為主”的意識與責任，筑牢電站運行安全底線。
抽水蓄能電站運行仿真軟件深度融合數字孿生工廠技術，核心優勢突出，是數字孿生在能源實訓領域的典型應用：
1. 虛實精準聯動，1:1復刻電站場景與設備，對接實際運行數據，還原真實工況；
2. 實訓安全高效，規避真機風險，支持反復練習，將人才培養周期從2-3年縮短至6-12個月；
3. 資源共享復用，一套平臺服務多座電站，降低培訓成本；
4. 實訓專業貼合，嚴格對標崗位需求，培育符合行業要求的人才；
5. 全流程數字化，實現實訓閉環管理，為培訓優化提供數據支撐。
數字孿生工廠為抽水蓄能電站運行仿真軟件提供了革命性解決方案，有效破解了行業人才培養的核心痛點。本平臺依托數字孿生技術，構建“學、練、評、管”一體化實訓孿生體系，既實現了數字孿生工廠在能源領域的深度落地，也為抽水蓄能行業高質量發展提供了人才保障。
